Щит диспетчеризации водозаборного узла

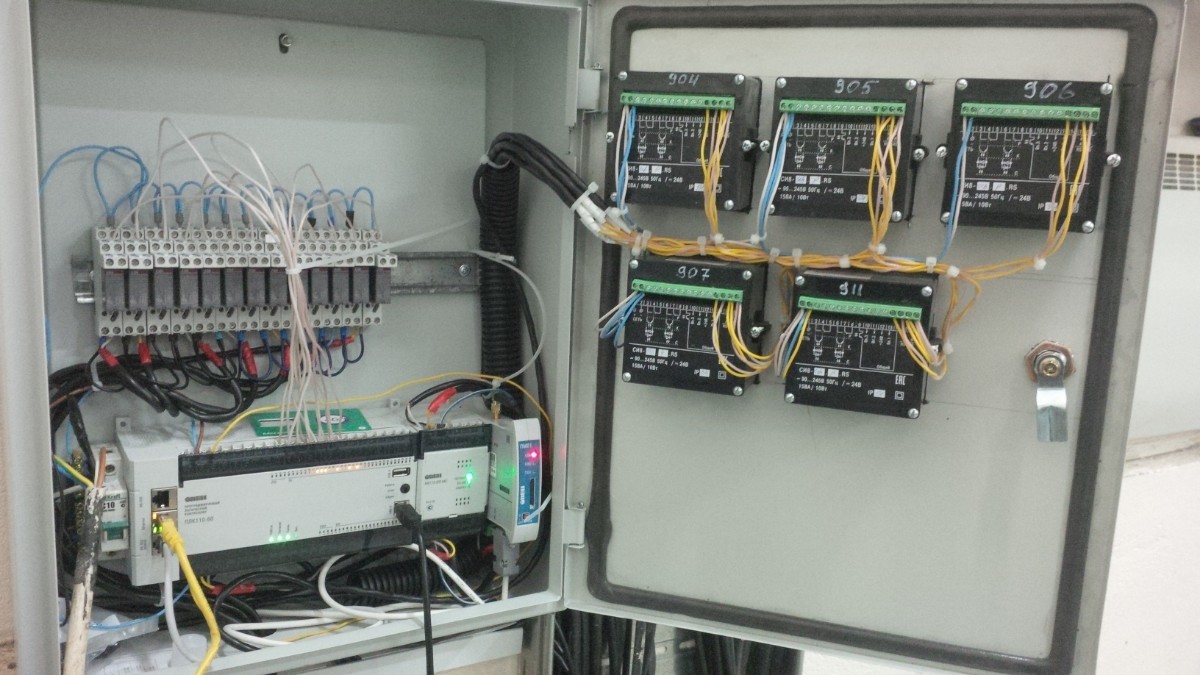

Щит диспетчеризации водозаборного узла (ВЗУ) с
обран на основе программируемого контроллера ОВЕН ПЛК110, модулей ввода аналоговых сигналов ОВЕН МВ110-8АС, счетчика импульсов ОВЕН СИ8 и GSM/GPRS-модема ОВЕН ПМ01.
Щит диспетчеризации осуществляет сбор состояний оборудования со шкафа управления насосами скважин и насосами подъёма, щита управления пожарными насосами и щита управления КНС, производит опрос датчика давления воды в резервуаре ОВЕН ПД100-ДИ и сбор данных с расходомеров ВЗУ с помощью счетчиков ОВЕН СИ8. Автоматика шкафов и щитов подключена к ПЛК по интерфейсу RS-485. Собранная информация передается на АРМ диспетчера. Для передачи используется GSM/GPRS-модем ОВЕН ПМ01, соединенный с ПЛК через интерфейс RS-232 Debug посредством кабеля КС17. На АРМ диспетчера установлена и настроена MasterSCADA с Lectus OPC Server v3.10. Система управления позволяет контролировать параметры и осуществлять удаленное управление объектами водоснабжения. Разработчик щита диспетчеризации ВЗУ – компания НПЦ «Кибернетика», г. Москва.
