ПРМ модули расширения для программируемых реле

ПРМ

Модули расширения входов/выходов программируемых реле
  • 3 модификации по типам входов/выходов.
  • 2 модификации по питанию: =24 В и ~230 В.
  • Кабель для подключения входит в комплект поставки.
  • Настройка модулей в среде Owen logic.
от 7 440,00 (с НДС, цена за шт)
Кратность отгрузки: 1 шт

Описание

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

  • ПРМ-1 – для увеличения дискретных входов и выходов;
  • ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
  • ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Основные особенности

  • Модульный корпус.
  • Ширина корпуса 5 модулей.
  • Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
  • Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

  • Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
  • Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
  • Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

  • Модули имеют свое независимое питание, что повышает надежность системы.
  • Можно использовать головное ПР и модули с разным типом питания.
  • Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

Габаритные размеры и схемы подключения

Схемы подключения ПРМ-1

Схема подключения нагрузки к ВЭ типа электромагнитное реле
Схема подключения нагрузки к ВЭ типа электромагнитное реле
Подключение к ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»
Подключение к ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»
Подключение к ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»
Подключение к ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»
Схема подключения к ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа  с открытым коллектором
Схема подключения к ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Схемы подключения ПРМ-2

Подключение к аналоговым входам. Дискретный режим

Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт
Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт
Схема подключения к универсальным входам, работающим в дискретном режиметрехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
Схема подключения к универсальным входам, работающим в дискретном режиметрехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Подключение к аналоговым входам. Аналоговый режим

Подключение ТС к аналоговому входу
Подключение ТС к аналоговому входу
Подключение датчиков с токовым выходом
Подключение датчиков с токовым выходом
Подключение датчиков с выходом в виде напряжения
Подключение датчиков с выходом в виде напряжения
Подключение резистивных датчиков
Подключение резистивных датчиков

Подключение к дискретным выходам

Схема подключения нагрузки к ВЭ типа «Р»
Схема подключения нагрузки к ВЭ типа «Р»

Схемы подключения ПРМ-3

Схема подключения аналоговых входов к ПРМ-х.3

Подключение термопар
Подключение термопар
Подключение термометров сопротивлений
Подключение термометров сопротивлений
Подключение датчиков с унифицированным выходным сигналом по току или напряжению
Подключение датчиков с унифицированным выходным сигналом по току или напряжению

Схема подключения аналоговых выходов к ПРМ-х.3

Схема подключения нагрузки к ВЭ типа И
Схема подключения нагрузки к ВЭ типа И
Схема подключения нагрузки к ВЭ типа У
Схема подключения нагрузки к ВЭ типа У

Технические характеристики

Наименование ПРМ-220.х ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания 90…264 В (номинальное 230 В, при 50 Гц) -
Диапазон постоянного напряжения питания 127...373 В (номинальное 230 В) 9...30 В (номинальное 24 В)
Гальваническая развязка есть
Электрическая прочность изоляции между входом питания и другими цепями ПРМ-220.1 – 2830 В ПРМ-24.1 – 1780 В
ПРМ-220.2 и ПРМ-220.3 – 2300 В ПРМ-24.2 и ПРМ-24.3 – 510 В
Потребляемая мощность, не более 8 ВА 4 Вт
Тип корпуса Для крепления на DIN-рейку (35 мм)
Габаритные размеры 88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96 IP20
Масса прибора, не более (для всех вариантов исполнений) 0,4 кг
Температура окружающего воздуха ПРМ-х.1, ПРМ-х.3: -20…+55
ПРМ-х.2: -40…+55
Характеристики дискретных входов ПРМ-1
Наименование ПРМ-220.1 ПРМ-24.1
Количество 8
Тип Дискретный фазовый (ДФ) Дискретный (Д)
Подключаемые датчики коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
- датчики, имеющие на выходе транзисторp-n-pтипа с открытым коллектором
Номинальное напряжение питания дискретных входов ~230 В ="24 В
Напряжение питания дискретных входов ~90…264 В 15…30 В
Макс. входной ток 9 мА 5 мА
Ток «логической единицы» 0,75...1,5 мА 2"…5 мА
Уровень сигнала «логической единицы» 159...264 В 15…30 В
Уровень сигнала «логического нуля» 0…40 В -3…+5 В
Гальваническая развязка Групповая по 4 входа (1…4, 5...8)
Электрическая прочности изоляции 2830 В, групповая – 1780 В
Характеристики дискретных выходов ПРМ-1
Наименование ПРМ-220.1 ПРМ-24.1
Количество 8
Тип Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более 5 А при напряжении не более 250 В перем. тока
Cos φ > 0,95;
3 А при напряжении не более 30В пост.тока
Время переключения из состояния «0» в состояние «1» и обратно не более 10 мс
Гальваническая развязка Групповая, по 2 выхода
Электрическая прочность изоляции 2830 В по 2 реле (групповая – 1780 В)
Характеристики дискретно-аналоговых входов ПРМ-2
Наименование ПРМ-220.2 ПРМ-24.2
Количество 4
Тип Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме да
Период обновления значений четырех каналов, не более 1 мс
Разрядность встроенного АЦП 12 бит
Номинальное напряжение питания входов при работе в дискретном режиме 24 В
Предел основной приведенной погрешности при работе с:
Унифицированными сигналами ±0,5 %
Термометрами сопротивления
Термисторами РТС и NTC: ± 1,0 %
0...150 кОм включительно, не более ± 2,0 %
151...300 кОм включительно, не более
Гальваническая развязка отсутствует
Режим дискретного входа
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» 1...8 В
(устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние 2...9 В
«логическая единица» (устанавливается в OwenLogic)
Характеристики дискретных выходов ПРМ-2
Наименование ПРМ-220.2 ПРМ-24.2
Количество 4
Тип Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более 5 А при напряжении не более 250 В перем. тока cosφ > 0,95
3 А при напряжении не более 30 В пост. тока
Гальваническая развязка Индивидуальная
Электрическая прочность изоляции 2300 В
Характеристики аналоговых входов ПРМ-3
Наименование ПРМ-220.3 ПРМ-24.3
Количество 4
Тип измеряемых сигналов Аналоговый:
Термопары (ГОСТ Р 8.585-2001)
Термометры сопротивления (ГОСТ Р 6651-2009)
Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС 0,8 сек
Время опроса одного канала ТП /унифицированного сигнала 0,6 сек
Разрядность встроенного АЦП 16 бит
Внутреннее сопротивление аналогового входа, не менее 10 кОм
Внешнее сопротивление для измерения тока 45 ... 50Ом
Предел основной приведенной погрешности при измерении:
- термоэлектрическими преобразователями ±0,5 %
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока ±0,25 %
Гальваническая развязка отсутствует
Характеристики аналоговых выходов ПРМ-3
Наименование ПРМ-220.3 ПРМ-24.3
Количество 2
Тип аналогового выхода универсальный: 4...20 мА/0...10 В (выбирается в OwenLogic)
Разрядность ЦАП 12 бит
Предел основной приведенной погрешности ±0,5 %
Гальваническая развязка индивидуальная
Электрическая прочность изоляции 510 В

Документация

Модификации

ПРМ-220.1

Модуль расширения, 230VAC, 8xDI(230), 8xDO(Р)

7 440,00 с НДС
ПРМ-220.2

Модуль расширения, 230VAC, 4хAI, 4хDO(Р)

8 880,00 с НДС
ПРМ-220.3

Модуль расширения, 230VAC, 4xAI, 2xAO(И/У)

12 480,00 с НДС
ПРМ-24.1

Модуль расширения, 24VDC, 8xDI(24), 8xDO(Р)

7 440,00 с НДС
ПРМ-24.2

Модуль расширения, 24VDC, 4хAI, 4хDO(Р)

8 880,00 с НДС

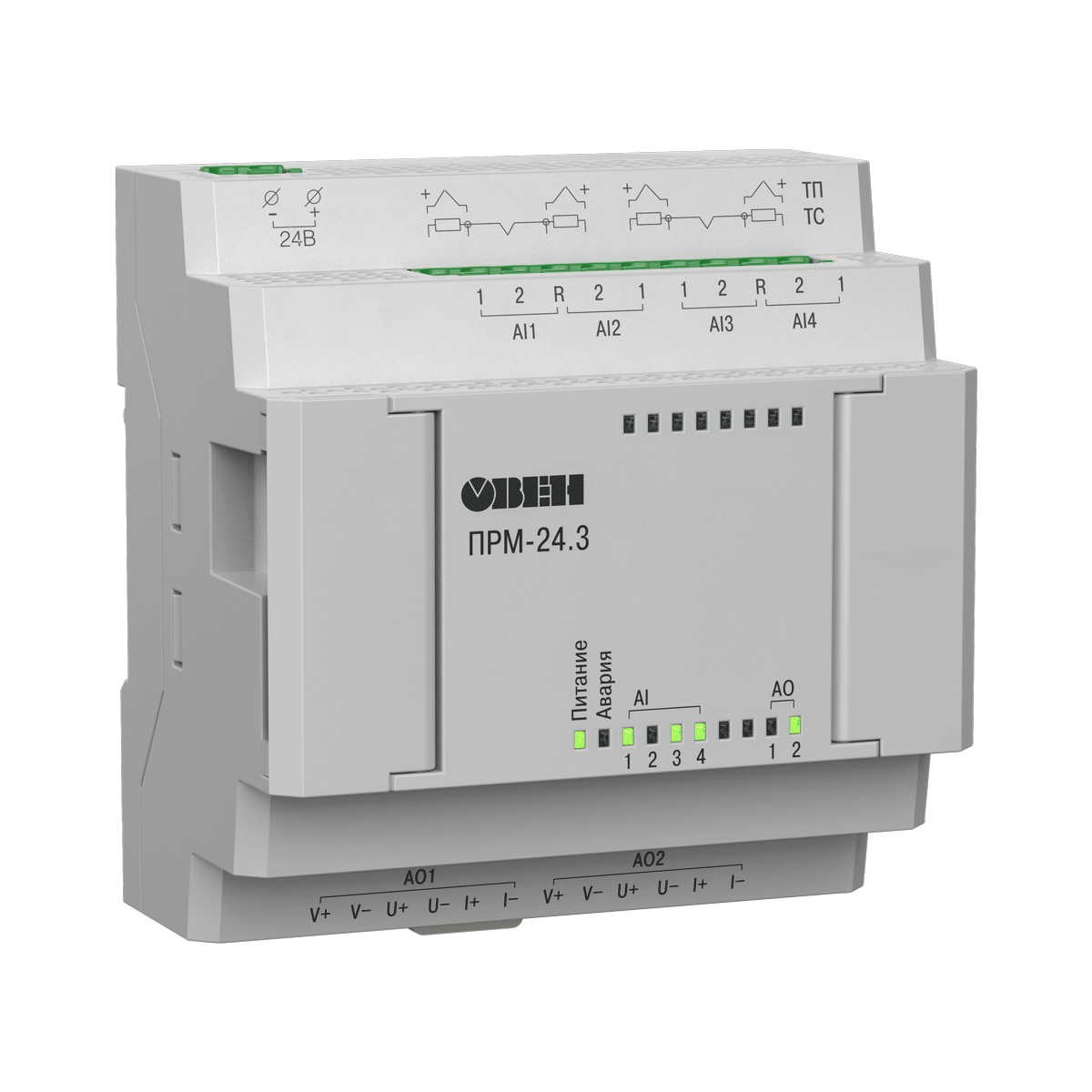

ПРМ-24.3

Модуль расширения, 24VDC, 4xAI, 2xAO(И/У)

12 480,00 с НДС
