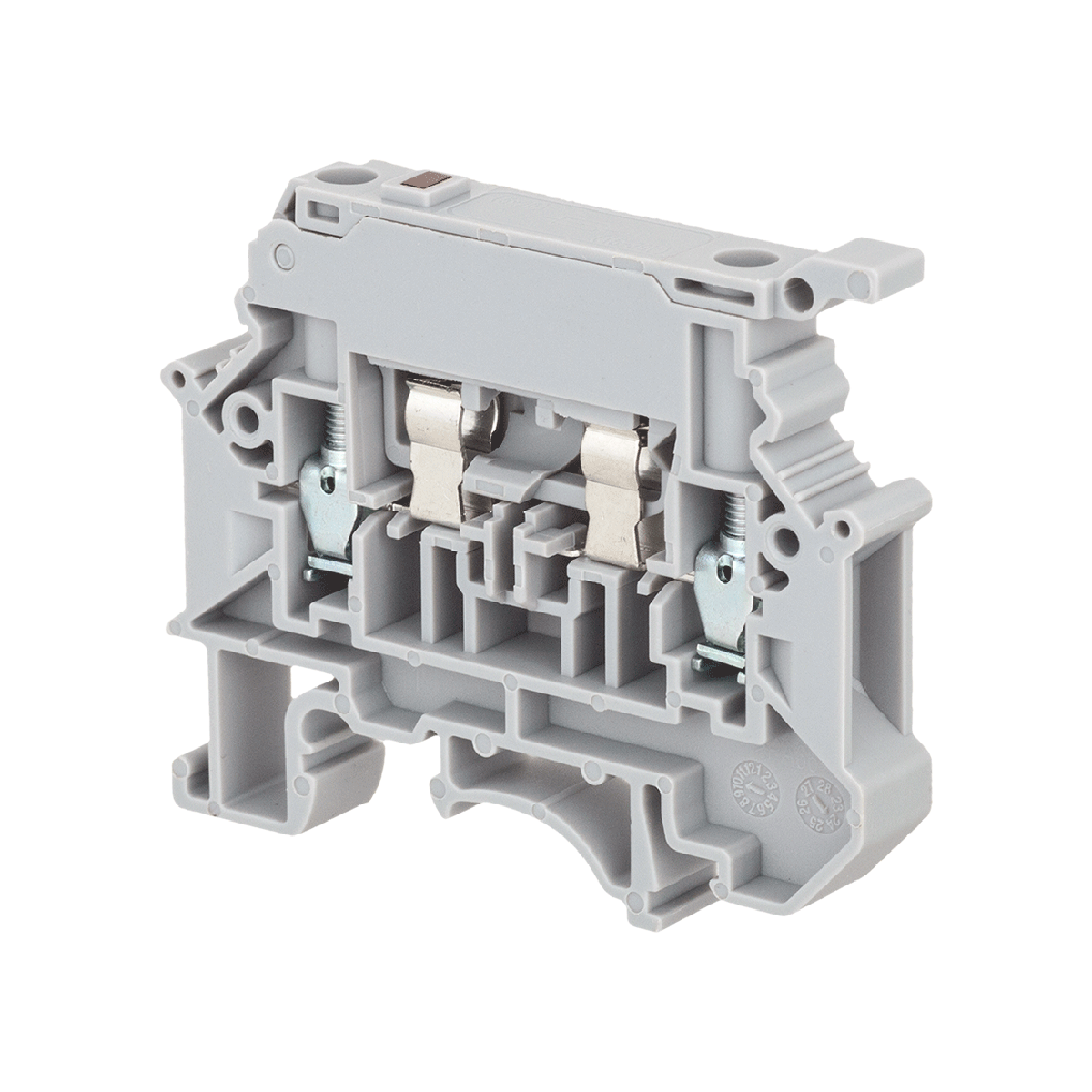

Клеммы MTU-4F c держателем предохранителя применяются для защиты цепей управления и сигнализации от перегрузки и коротких замыканий.
Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой MTU-PF4.
Предохранитель не входит в комплект поставки. Типоразмер совместимых предохранителей: 5×20 мм, с номинальным током до 6,3 А.
| Параметр | Значение | |
|---|---|---|
| Расчетное сечение | мм² | 4 |
| Номинальное напряжение | В | 800 |
| Номинальный ток | А | 6.3 |
| Длина × Ширина × Высота | мм | 58 × 48.8 × 8.2 |
| Пиковое (импульсное) напряжение | кВ | 6 |
| Тип винтов | М3 | |
| Момент затяжки, мин/макс | Нм | 0.6-0.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 |
|
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 11 |
| Сечение жесткого провода | мм² | 0.2…4 |
| Сечение гибкого провода | мм² | 0.2…4 |
| Сечение гибкого провода с НШВИ | мм² | 0.2…4 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
| Сертификаты и декларации | ||
|---|---|---|
| Сертификат соответствия на клеммы на DIN-рейку MEYERTEC | ||
| Отказное письмо на аксессуары для клемм | ||
| Паспорта и руководства | ||
| Руководство по эксплуатации для винтовых клемм и аксессуаров MTU | ||
| Чертежи и 3D модели | ||
| 3D модель MTU-TR2.5 | stp | |
| Габаритный чертеж MTU-TR2.5 | ||
| Библиотека EPLAN | ||
| Библиотека EPLAN (клеммы на DIN-рейку) | zip | |
