MTB5-AW26315

MTB5-AW26315

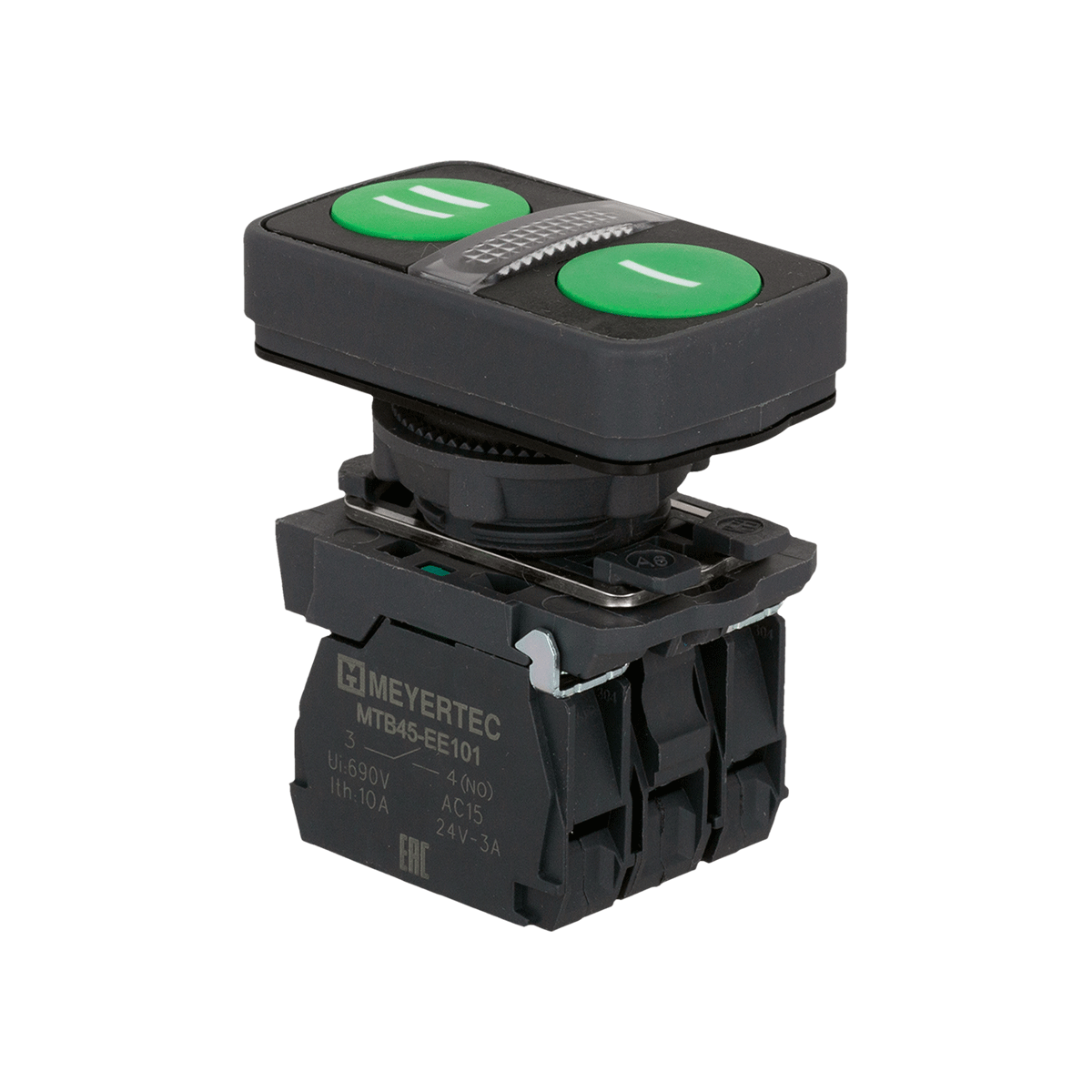

Кнопка двойная плоская с подсветкой, зеленая, маркировка "I+II", 2NO, 24V AC/DC, IP65, пластик
  • Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
  • Высокая степень ударопрочности IK07.
  • Расширяемая монтажная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
  • Компактный LED-модуль устанавливается в один ряд с блок-контактами и не увеличивает их монтажную глубину (для кнопок и переключателей с подсветкой).
  • Высокая механическая износостойкость (до 3 000 000 нажатий).
  • Головка кнопки выполнена из ПБТ (полибутилентерефталат), который обладает высокой механической прочностью и жесткостью.
1 112,64 ₽ (с НДС, цена за шт)
Купить
Кратность отгрузки: 1 шт

Описание

Кнопка для шкафа управления MTB5-AW26315 (в сборе) предназначена для коммутации цепей управления и сигнализации, применяется в электрических цепях с переменным (до 690 В) или постоянным (до 400 В) напряжением и частотой тока 50/60 Гц. Устройства этой серии устанавливаются в шкафах автоматизации технологических процессов, шкафах управления конвейерными и упаковочными линиями, системах автоматики и диспетчеризации противоаварийной защиты, электрораспределительных щитах и других устройствах.

Модульная серия MTB5 поставляется в сборе (головка и основание с блок-контактами) и предназначена для установки в пластиковые, металлические, стекловолоконные оболочки со степенью защиты до IP65. Рекомендована для установки в корпуса пластиковых кнопочных постов.

Технические характеристики

Наименование Значение
Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) IP65
Степень защиты со стороны блок-контактов IP20
Степень ударопрочности по ГОСТ EN IEC 62262 IK07
Установочный диаметр 22 мм
Температурный диапазон

Эксплуатация: от -25 °C до +55 °C
Хранение: от -40 °C до +70 °C
Влажность до 90 %, без образования конденсата
Предельная высота, не более 2000 м
Вибростойкость (при частоте 10–50 Гц) 15 g

Номинальный ток термической стойкости (Ith)

 10 А

Номинальное напряжение изоляции (Ui)

 690 В
Усилие нажатия кнопки: 10 Н
с 1 NO контактом
с 1 NC контактом 8 Н
Усилие нажатия кнопки от дополнительно установленного блок-контакта: 0,8 Н
с 1 NO контактом
с 1 NC контактом 0,6 Н
Размер и тип подключаемых проводов:

1 × 0,5 мм2 (20 AWG) жесткий или мягкий
минимальные значения
максимальные значения

2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника
Механическая износостойкость
головка грибовидной кнопки: 3 × 10⁵ циклов
головки переключателей с подсветкой 1 x 10⁵ циклов
остальные головки кнопок и переключателей 3 x 10⁶ циклов
Электрический срок службы 1 x 10⁵ циклов при переменном напряжении
Материал изготовления:
головка Сплав на основе цинка с анодированным покрытием;
толкатель РВТ (полибутилентерефталат)
основание Сплав цинка
контакты Сплав серебра и никеля
корпус блок-контактов РВТ (полибутилентерефталат)
Толщина стенки шкафа 1...6 мм
Ремонтопригодность Неремонтопригодны
Комплектация изделия Изделие в сборе и по компонентам

Категории нагрузок

Параметр Значение
Категории применения АС-15, DС-13
Средняя частота коммутаций 3600 цикл/час
Коэффициент загрузки 0,5
Частота переменного тока 50...60 Гц

Характеристики модуля подсветки

Параметр Значение
Номинальное напряжение

220 В AC/DC или

24 В AC/DC
Срок службы ≥ 30 000 часов
Цвет светодиода белый, зеленый, красный, желтый, синий.

Номинальный коммутируемый ток по ГОСТ 60947–5–1

Номинальное рабочее напряжение (Ue)

 Номинальный рабочий ток АС Номинальный рабочий ток DС
15 А 13 А
125 В — 0,55 А
240 В 3 А —
250 В — 0,27 А
380 В 2,5 А —

Документация

Сертификаты и декларации
Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC pdf
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов pdf
Паспорта и руководства
Руководство по эксплуатации для Устройств управления MTB5 pdf
Чертежи и 3D модели
2D модель MTB5-AW26315 pdf
3D модель MTB5-AW26315 stp
